Halter
Befestigungskonsolen

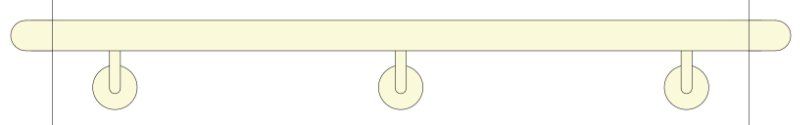

Zur Befestigung unserer Handläufe verwenden wir hauptsächlich Konsolen aus Edelstahl, auf Wunsch auch aus Messing. Die Halter entsprechen den Belastungsanforderungen der DIN 13411, wenn sie in den von uns gleichmäßig aufgeteilten Abständen angebracht werden. Konsolen können auf Wunsch gerne farbig beschichtet werden. Wählen Sie aus den Farben unserer Farbpalette oder teilen Sie uns Ihre Vorgaben mit.

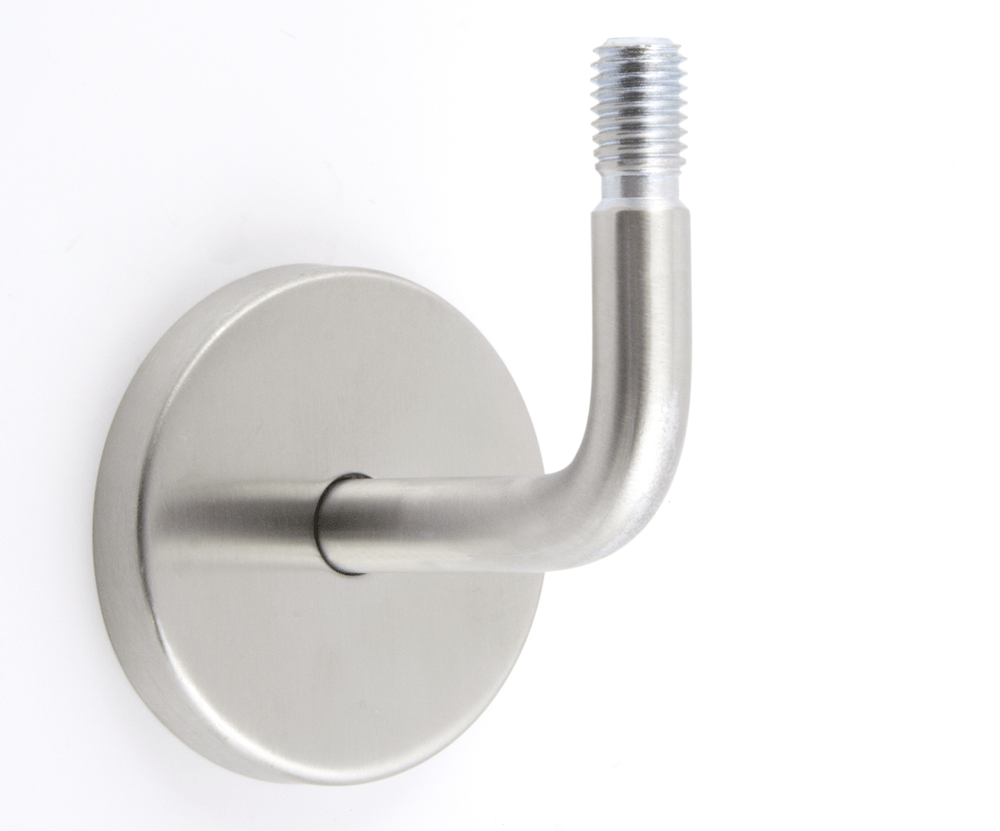

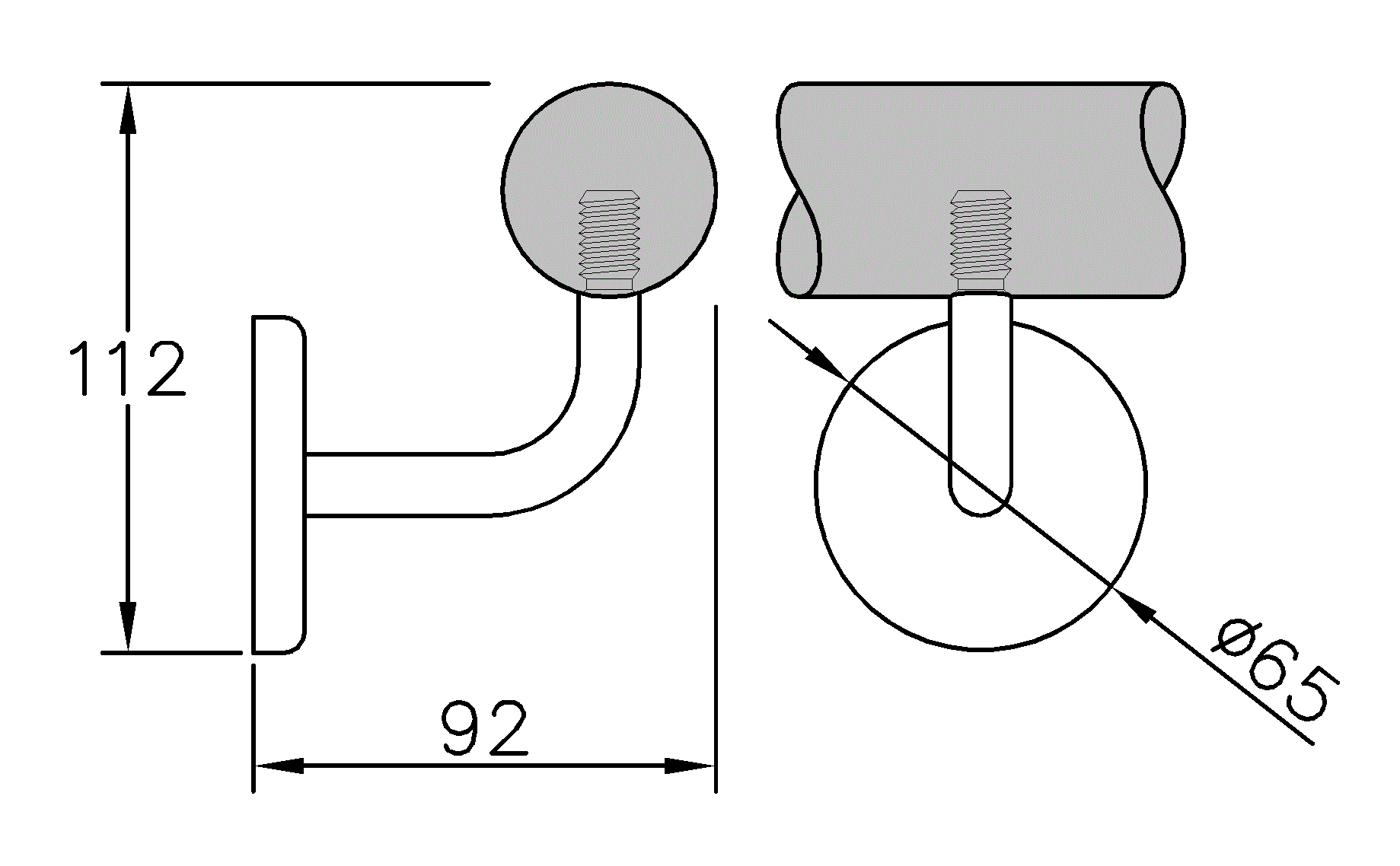

Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

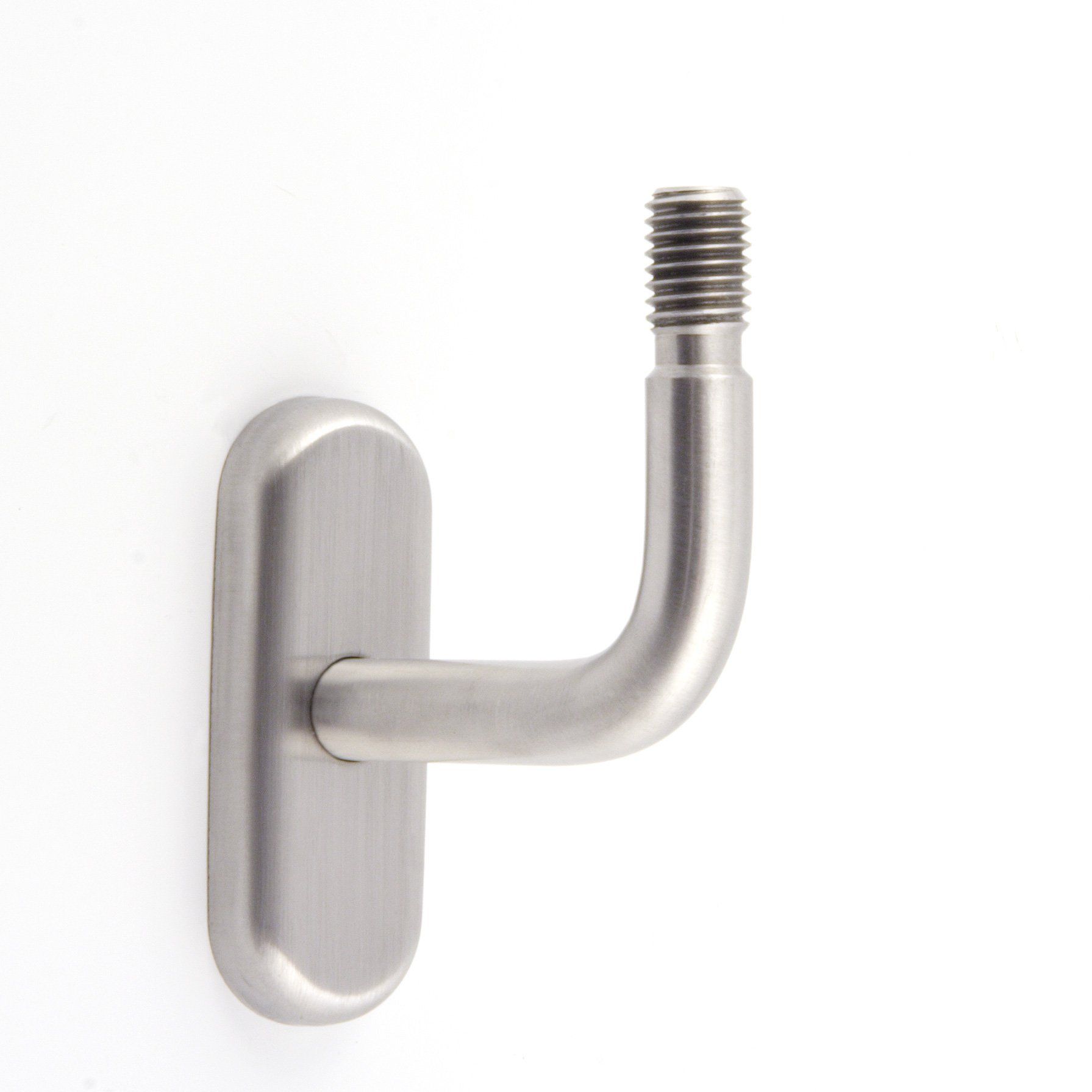

Handlaufhalter mit M12 Gewinde zur unsichtbaren Montage in Holzhandläufen. Schmale Ausführung zur Montage auf z.B. Fensterrahmen. Grundplatte verdeckt durch einen Deckel.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 26 x 74 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

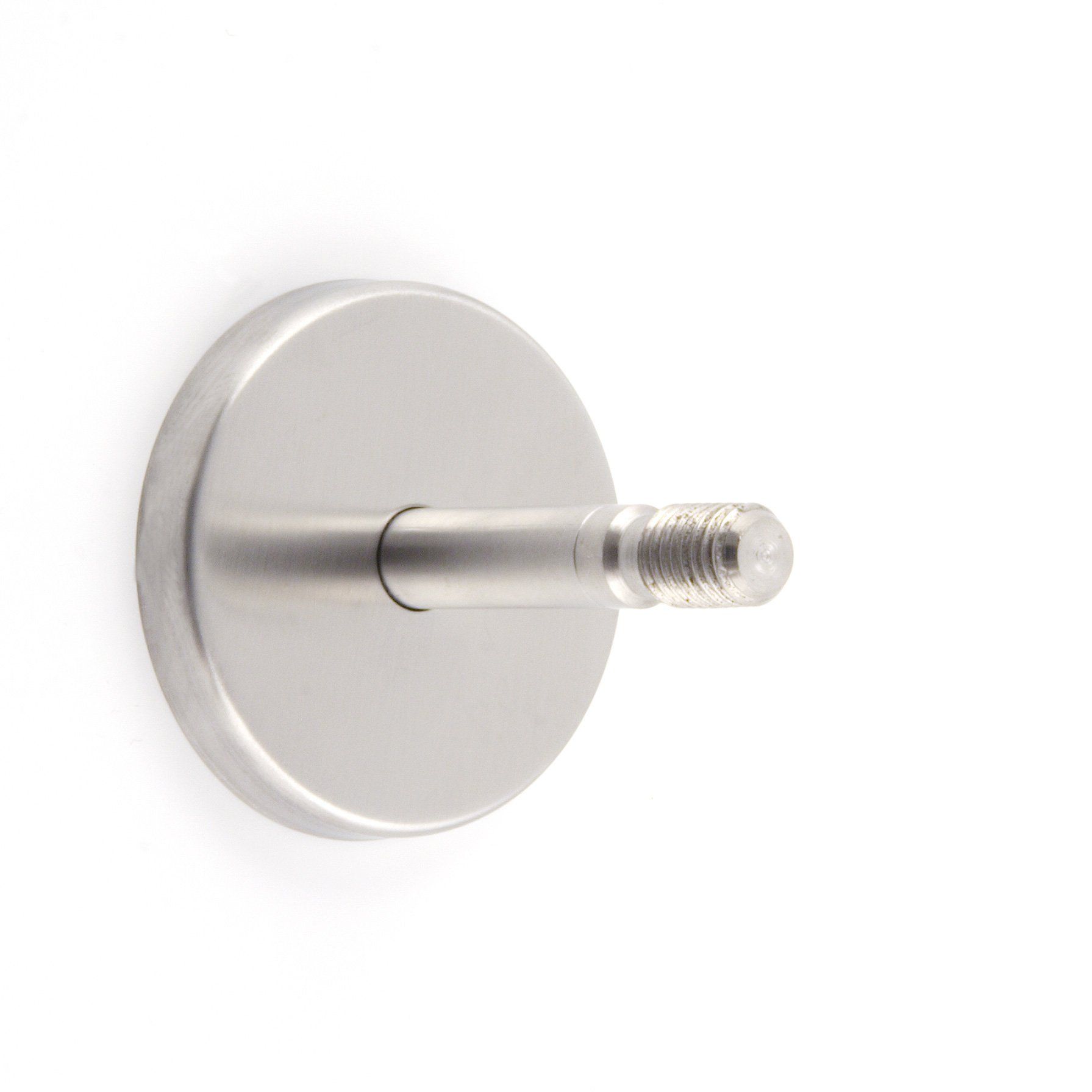

Edelstahl-Handlaufhalter zur Wandbefestigung eines Massivholz-Handlaufs über einen gerade herausführenden Stab mit 12 mm Durchmesser. Zur Montage auf Brüstungen o.ä.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Ausladung: 77 mm
- ohne Bügel-Winkel
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

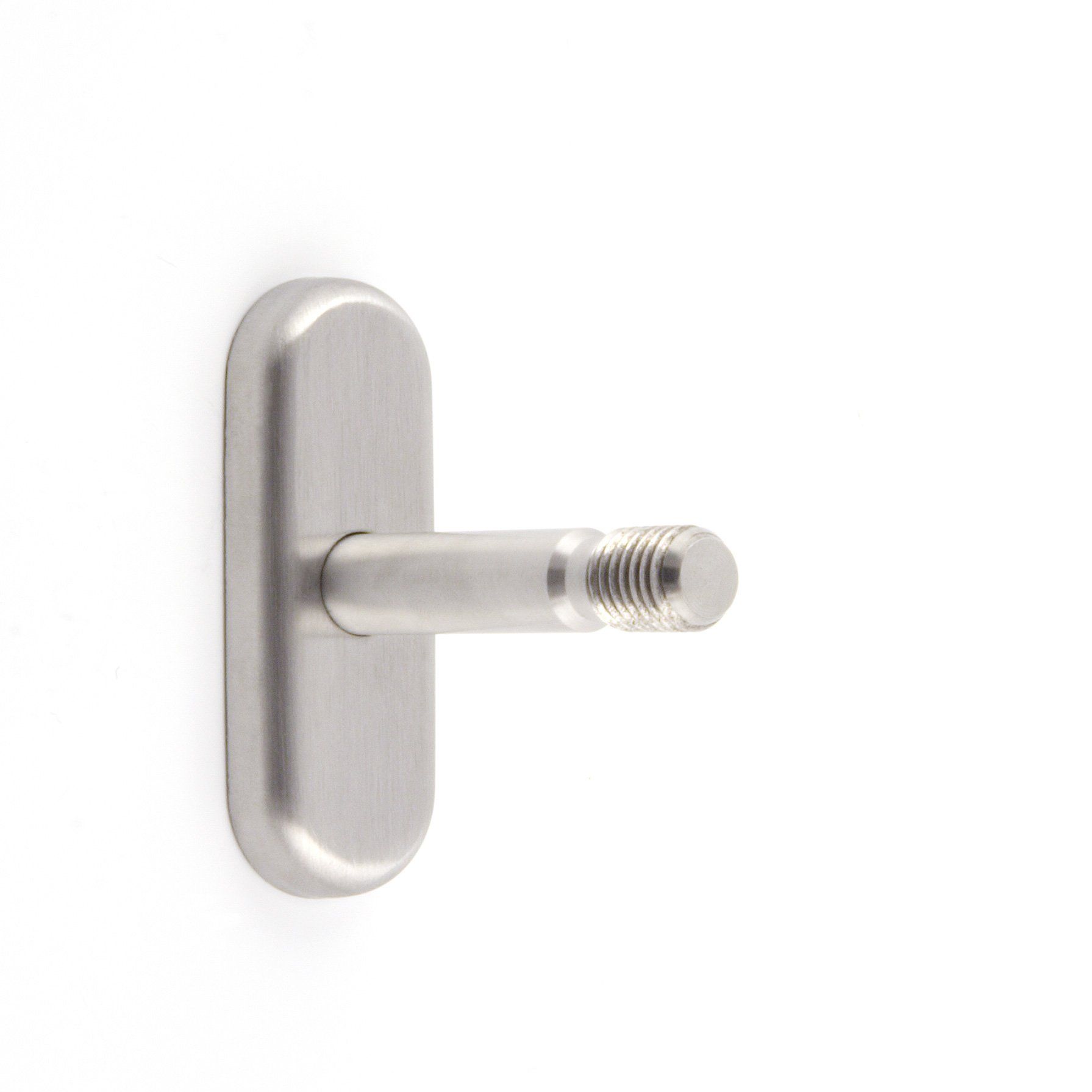

80.365.72
Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen gerade herausführenden Stab mit 12 mm Durchmesser. Zur Montage auf Fenster-Quertraversen o.ä.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- ohne Bügel-Winkel
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 26 x 74 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

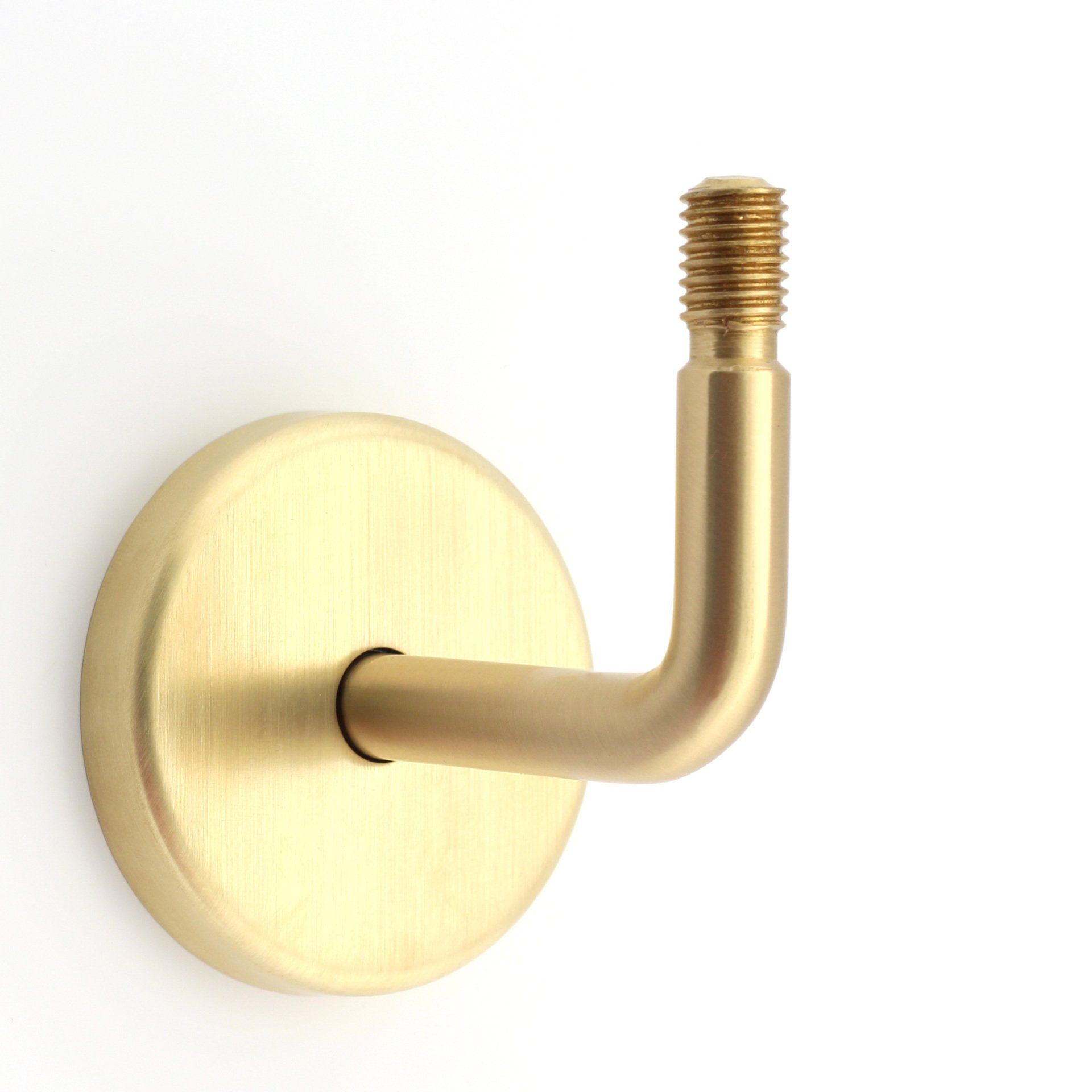

Messing-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Messing
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Messing, Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm
80.665.72
Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs, zweiteilig, vertikal aufgesetzter Stab mit 12 mm Durchmesser.
Handlaufseitig:
- vertikaler Stab: Durchmesser 12 mm
- Edelstahl (V2A), fein gebürstet
- Stab-Ausladung: 77 mm, Durchmesser 16 mm
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm
80.075.72
Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- abgerundete Rosette aus Edelstahl (V2A), Durchmesser 75 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm
80.565.72

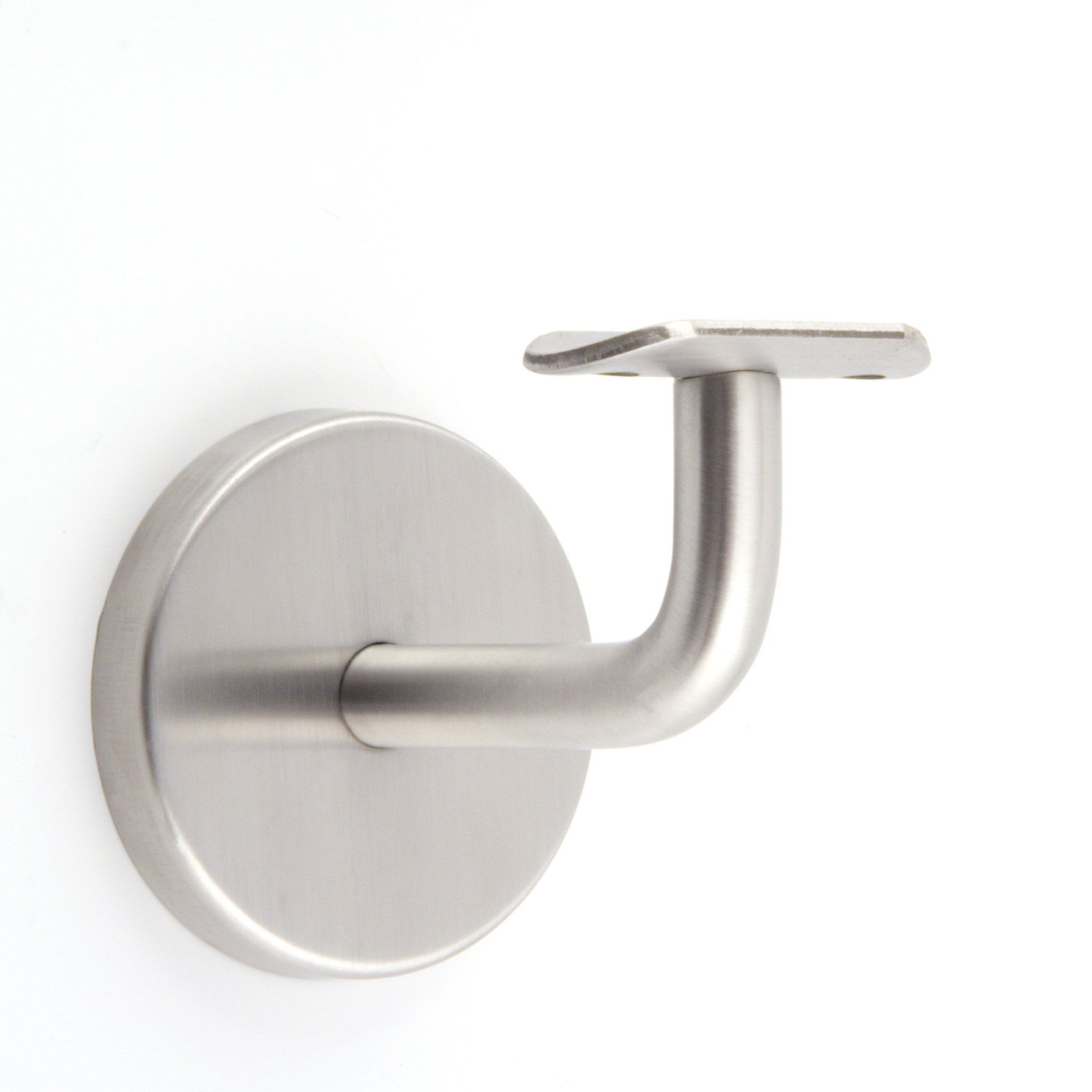

Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser und aufliegender Halbschale.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 90°
- Handlauf liegt auf einer Halbschale
- Halbschale über zwei Schrauben mit dem Holzhandlauf befestigt
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

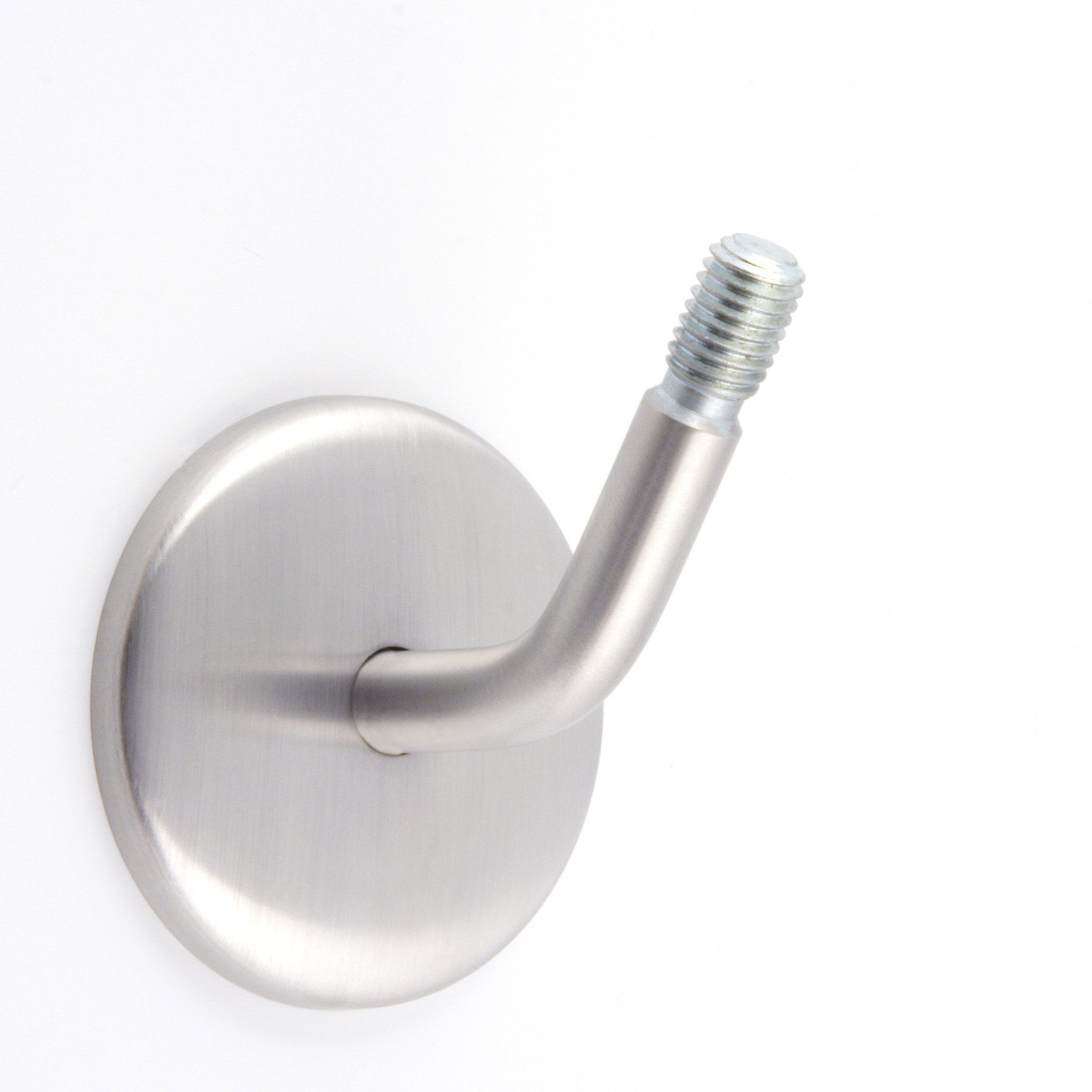

80.075.72_D1
Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm
- Bügel-Winkel: 60°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 75 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm
80.865.72

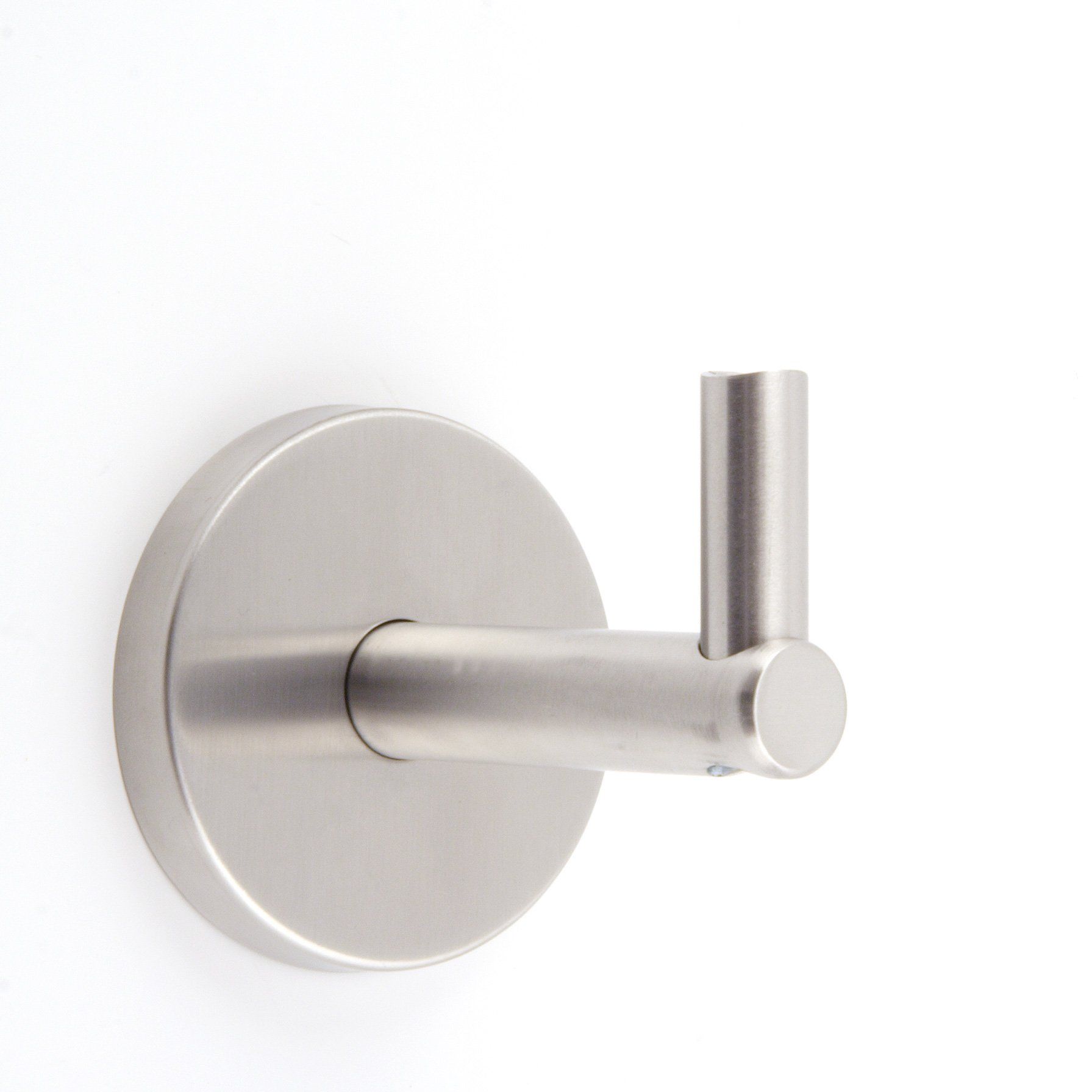

Edelstahl-Konsole zur Wandbefestigung eines Massivholz-Handlaufs, zweiteilig mit Durchmesser von 16 mm (horizontal) und 12 mm (vertikal) Durchmesser.
Handlaufseitig:
- vertikaler Stab: Durchmesser 12 mm
- Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: 77 mm, Durchmesser 16 mm
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand: 90 mm

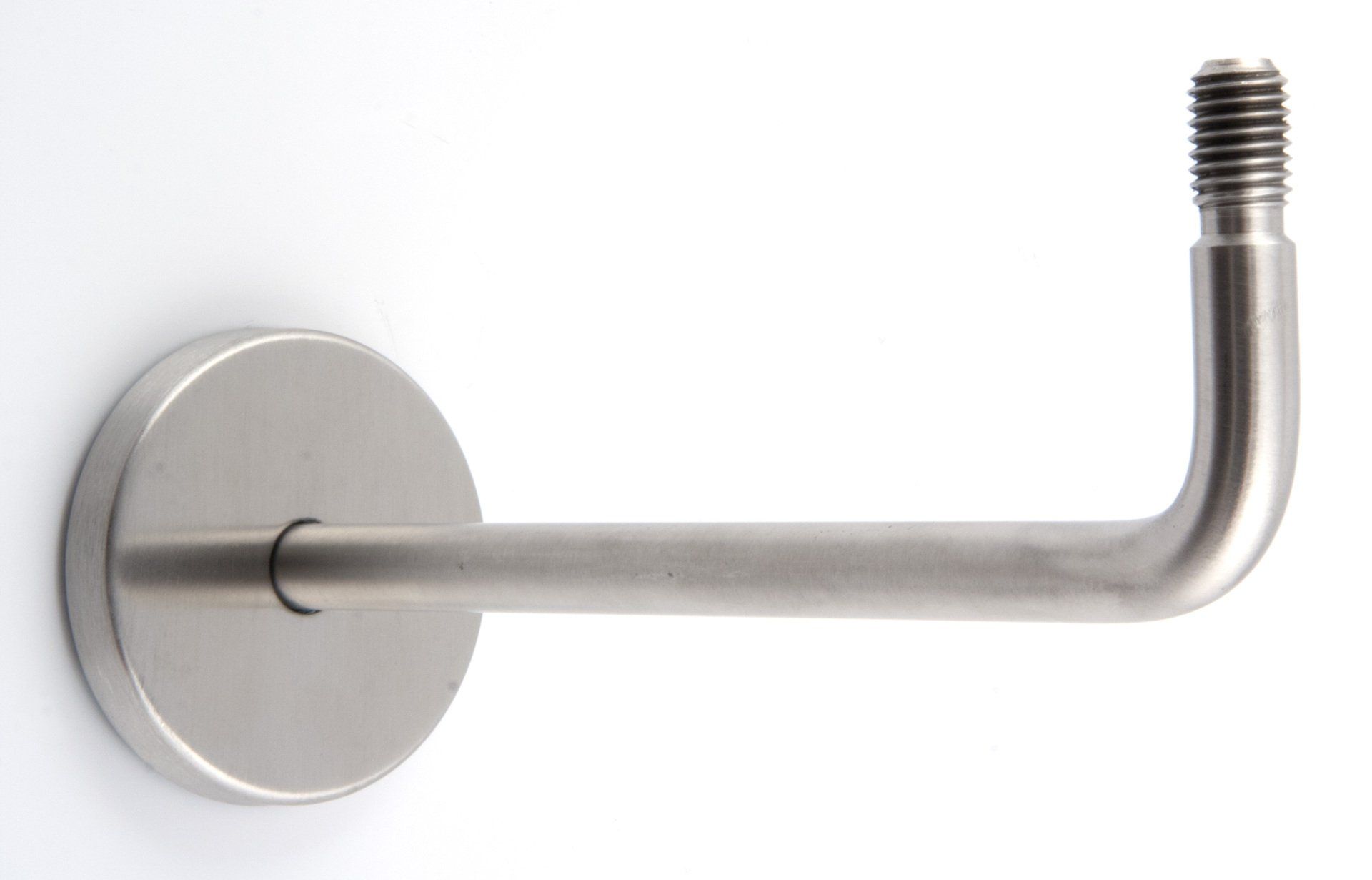

80.065.72_variabel
Edelstahl-Konsole zur variablen Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser und Ausladung bis 250 mm.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: variabel bis 250 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 65 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand:
80.165.72_variabel

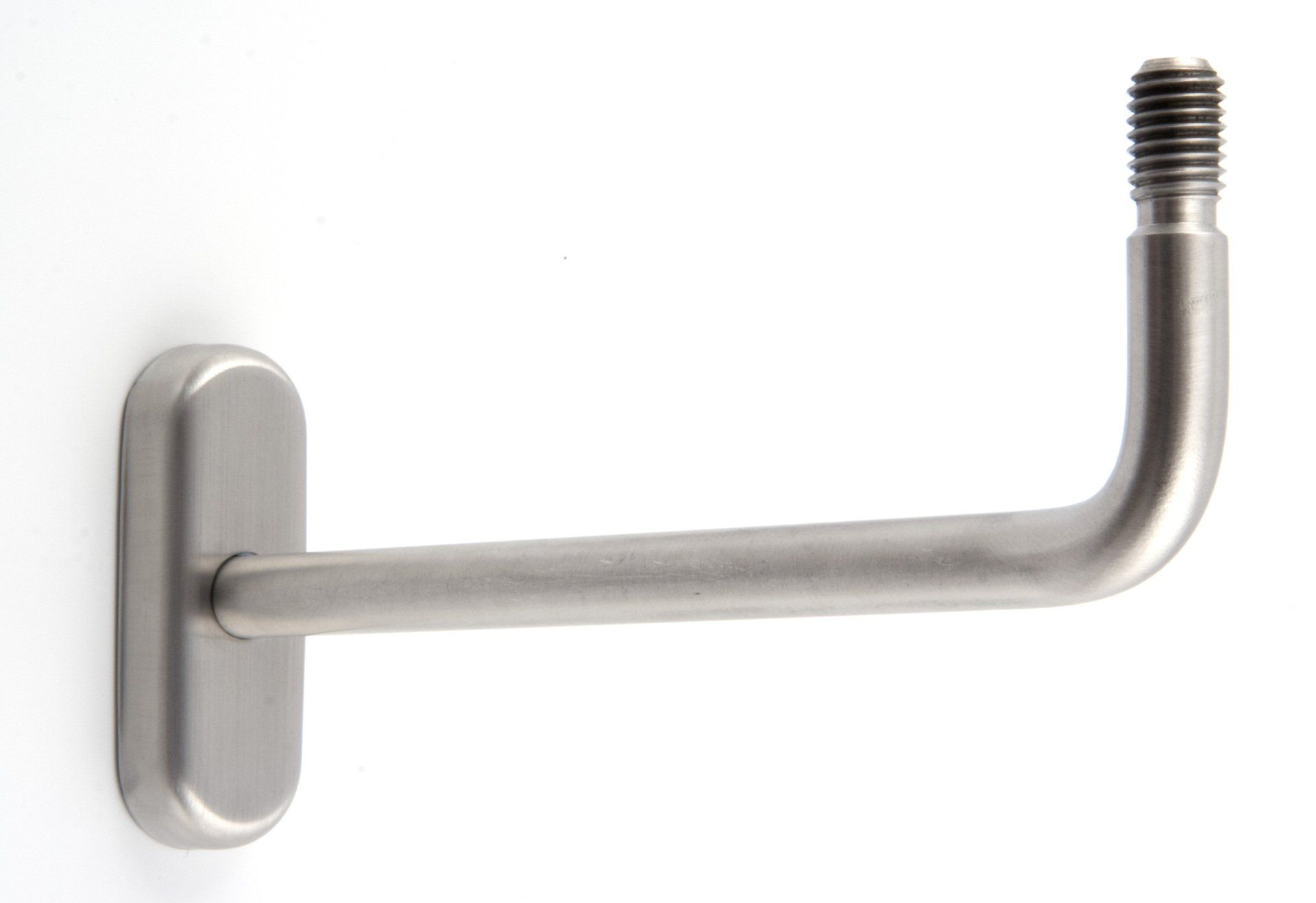

Edelstahl-Konsole zur variablen Wandbefestigung eines Massivholz-Handlaufs über einen Bügel mit 12 mm Durchmesser und Ausladung bis 250 mm. Schmale Ausführung zur Montage auf z.B. Fensterrahmen.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- Bügel-Ausladung: variabel bis 250 mm
- Bügel-Winkel: 90°
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Wandseitig:
- Rosette aus Edelstahl (V2A), Durchmesser 26 x 74 mm
- Grundplatte verzinkt mit drei Bohrlöchern
Eigenschaften:
- Wandabstand innen:

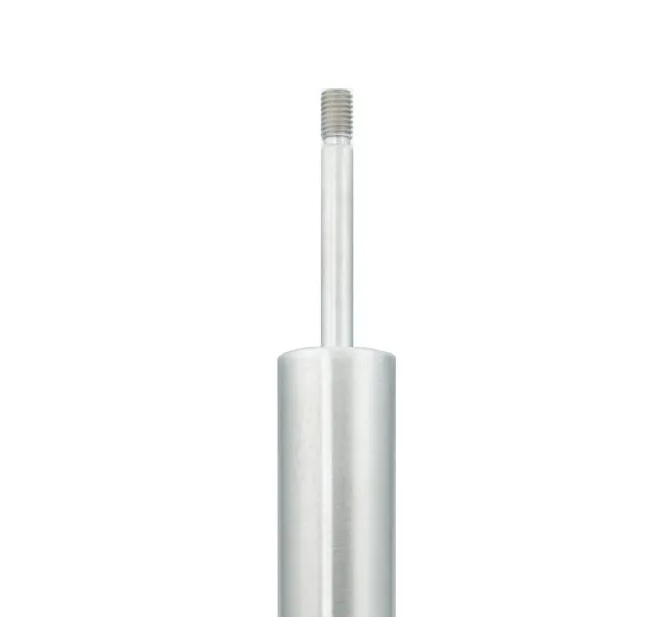

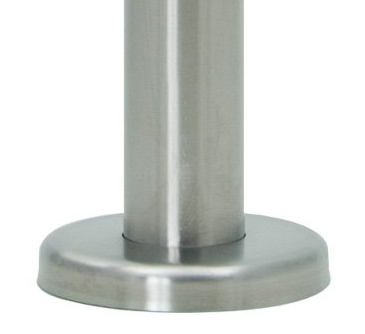

Standfuss 80.800.72
Höhenverstellbare Bodenbefestigung mit M12 Gewinde zur unsichtbaren Montage in Holzhandläufen.
Handlaufseitig:
- Bügel-Durchmesser 12 mm, Edelstahl (V2A), fein gebürstet
- unsichtbar und dauerhaft über ein M12-Gewinde in den Holzhandlauf integriert
Bodenseitig:
- Bodenplatte aus verzinktem Edelstahl (V2A) mit drei Bohrlöchern
- Durchmesser 100 mm
- Abdeckung durch Rosette aus Edelstahl (V2A)
